HYUNDAI // Tandem Bogie-Achse: Nur bei Hyundai-Dumpern

Die Knickgelenkten Muldenkipper (Dumper) HA30A und HA45A von Hyundai Construction Equipment mit Nutzlasten von 28 und 41 t bieten als einzige ein besonderes Fahrwerk.

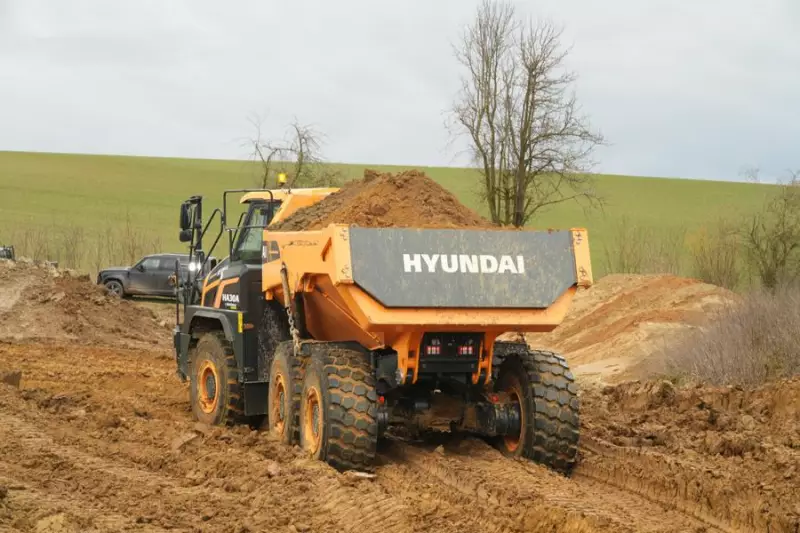

Dumper sind auf Straßen-, Autobahnbaustellen, in Steinbrüchen und bei großen Erdmassenbewegungen das passende „Werkzeug“. Die beiden Hyundai-Dumper HA30A/ HA45A bieten im Gelände enorme Vorteile, denn sie verfügen als einzige in ihrer Klasse über ein besonderes Fahrwerk mit oszillierenden Hinterachsen (Tandem-Fahrwerk). Der HA30A bietet einen Muldeninhalt von 16,8m3, der mit Heckklappe auf 17,8m3 steigt. Der größere HA45A bietet einen Muldeninhalt von 24,4 m3 (mit Heckklappe 26,0 m3). Eine Scherenheckklappe, Muldenheizung und extra Verschleißplatten zum Transport von abrasivem Material sind optional erhältlich.

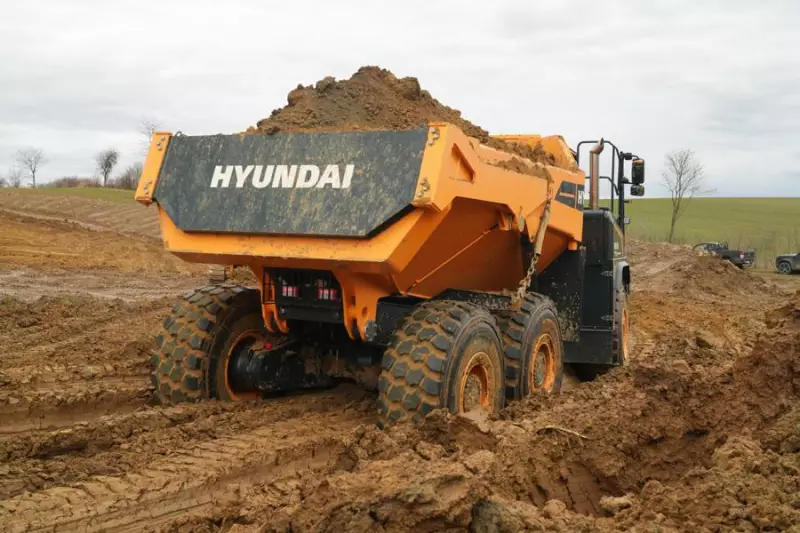

Normalerweise sind in Dumpern starre Achsen an Dreieckslenkern am Hinterwagen verbaut. Hyundai geht einen anderen Weg. Am Hinterwagen können die Räderpaare sich beidseitig unabhängig voneinander bewegen. Die Bogieachsen (auch Grader-Fahrwerk genannt) sind in Kastenbauweise ausgeführt. An diesen Bogies sind die Räder montiert, wobei die beiden Räder ungleich zum Grader mit Zahnrädern angetrieben werden. Durch die sehr bewegliche Bauart der Tandemachsen können sie sich über einen sehr großen Bereich und unabhängig voneinander bewegen.

Vorteile:

• Große Bodenfreiheit und extrem gute Traktion
• Hohe Geländegängigkeit
• Permanenter Bodenkontakt aller sechs Räder
• Hohe Fahrstabilität
• Hohe Stabilität beim Kippen
• Große Fahrsicherheit
• Platzsparende Bauweise
• Hoher Fahrkomfort
• Höhere Geschwindigkeiten bei Voll- und Leerfahrt.

Knickgelenkter Muldenkipper

Der HA30A und der HA45A sind auf die Marktsegmente der 30 und 45-Tonnen-Klassen ausgerichtet und verfügen über permanenten Sechsradantrieb. Serienmäßig bieten sie Sperrdifferentiale vorne und hinten sowie ein sperrbares Längsdifferential.

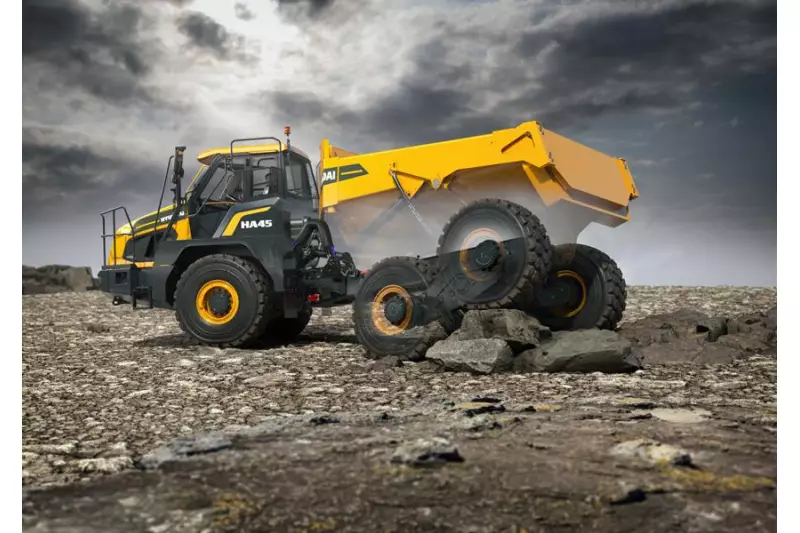

Die selbstnivellierende hydropneumatische Federung der einzeln gelagerten Vorderräder unterstützt komfortables Fahren und erleichtert die Lenkbarkeit bei schwierigen Bodenbedingungen. Die beiden Hinterachsen arbeiten mit einem Tandem-Bogie-Design, einem einzigen Zentraldifferential und Doppel-Innenzahnradantrieb auf jeder Seite des Dumpers. Diese Tandemachsen können sich jeweils um einen Bereich von fast 40° bewegen. Durch die extremen Verschränkungswinkel haben die vier Hinterräder auch in schwierigem Gelände guten Bodenkontakt.

Die Dumper sind mit einem integrierten hydraulischen Retarder ausgestattet. So erreichen die im Ölbad laufenden Lamellenbremsen eine Standzeit von bis zu 15.000 Stunden. Eine hydraulisch betätigte, mechanische Feststellbremse hält die Maschine im Stand. Die Dumper werden mit Steigungsmesserund einer Funktion „Tip up restriction“ geliefert, um Fahrer beim sicheren Abkippen in schwierigem Gelände zu unterstützen.

Text + Bildmaterial: Hyundai
